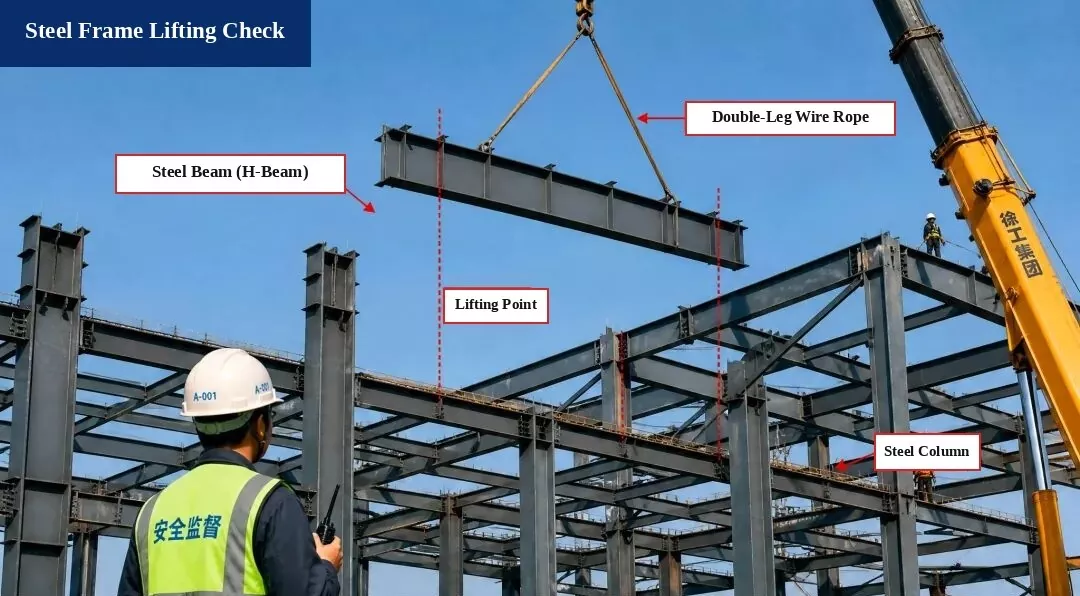

1. Steel Frame Lifting Check (Hoisting Berekkening)

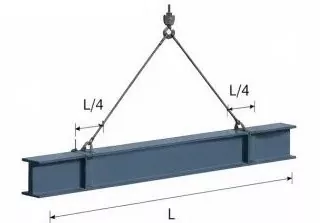

I. Opheffen Diagram

Lid:Stalen beam H500×200×10×16, Lengte L = 12,0 m

Liftpunten:Set op L / 4 fan elk ein fan 'e beam

Sling Hoek:α ≈ 60°

II. Laadberekkening

1. Self-Weight of Beam:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Dynamic Load Factor:Nim 1.1

3. Gewicht fan slingers:Negearre (ferwaarlooslik)

4. Totale opheffing:
P = G × 1,1 = 219,9 kN

5. Slingerspanning (balansearre lading):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sling Safety Check

1. Sling Type:φ20 stielen tried tou, breklast Fb = 360 kN

2. Feiligensfaktor (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Voldoet oan standert easken!

Kontrolearje konklúzje:
De opheffing operaasje is feilich en foldocht oan koade easken.

Reference Standards

• Koade foar bou fan stielen struktueren (GB 50755-2012)

• Technyske koade foar feiligens fan opheffen en opheffen yn bou (JGJ 276-2012)

Feiligensnotysjes:

1. Kontrolearje de stielen beam, tried touwen, en lifting ark foar it opheffen om te soargjen dat se binne feilich en betrouber.

2. Tawize in tawijd persoan te rjochtsjen it opheffen proses. Nimmen mei ûnder de ophelle balke stean.

3. Stop opheffen wurk fuortendaliks doe't wyn snelheid berikt Level 6 of heger.

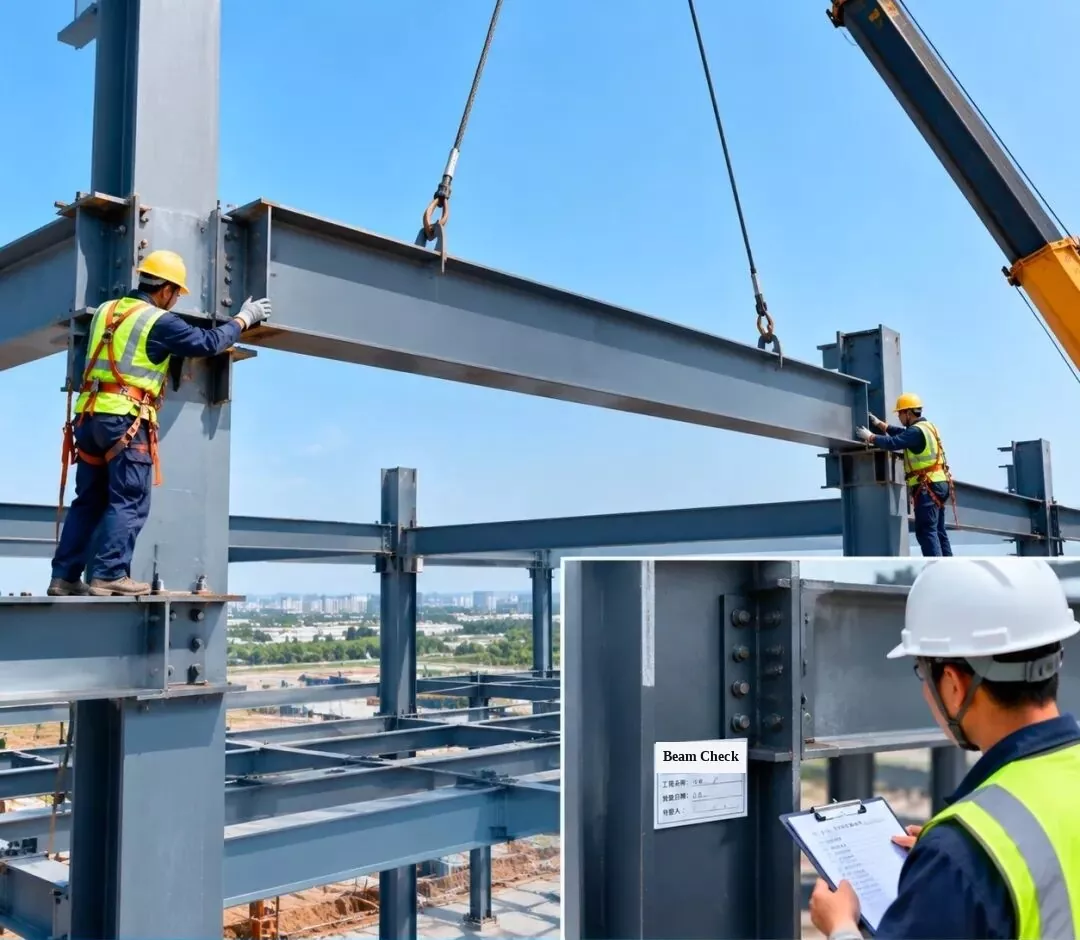

2. Steel Frame Ynstallaasje en ynspeksje - Steel Beam Ynstallaasje

Til de stielen beam yn syn plande posysje, dan ynspektearje en goedkarre de ferbining gewrichten om te soargjen dat de ynstallaasje kwaliteit foldocht oan ûntwerp easken.

[Ynfoegje tag op kolom: Steel Beam ynstallaasje ynspeksje | Projektnamme: Workshop #1 | Ynspeksje Datum | Ynspekteur]

3. Steel Frame Ynstallaasje en ynspeksje - Steel Roof Truss Ynstallaasje

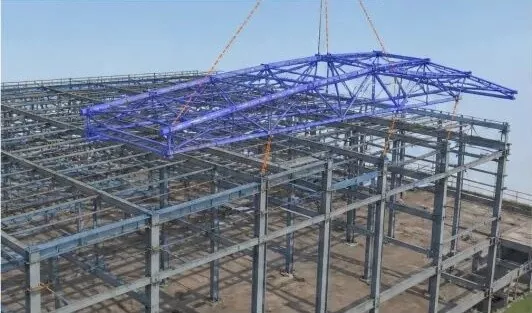

1. 3D BIM-simulaasje:Simulearje de ynstallaasje fan stielen dak truss te ferbetterjen it opheffen plan en ynstallaasje folchoarder.

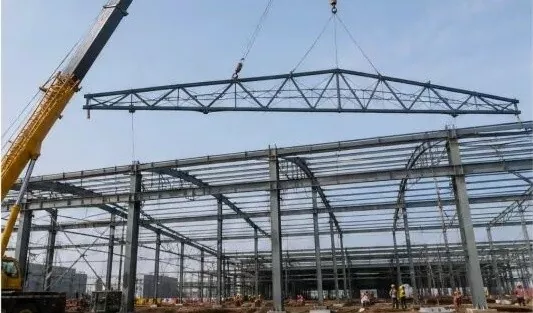

2. Roof Truss lifting:Brûk in frachtweinkraan om de truss op te heffen en it stadich yn posysje te pleatsen, wylst it yn lykwicht hâldt.

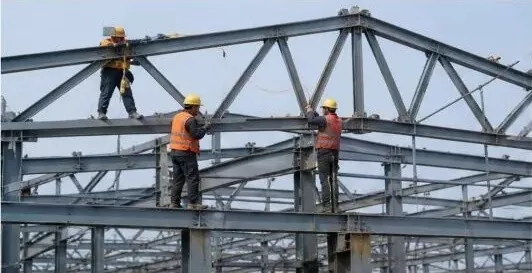

3. Posysje en tydlike fixaasje:Neidat it dak truss is yn plak, befeiligje it tydlik en oanpasse syn posysje en hichte (hichte).

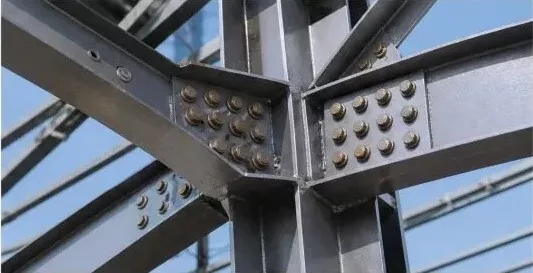

4. Boltferbining mei hege sterkte:Draai de hege sterkte bouten neffens de ûntwerpregels om in sterke ferbining te garandearjen.

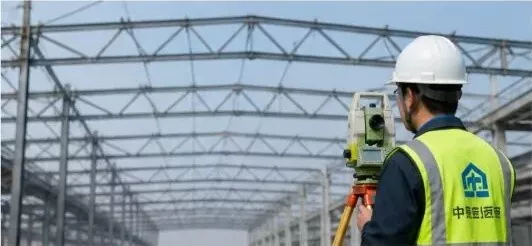

5. Ynstallaasje ynspeksje:Kontrolearje de truss hichte, span, bûgen (deflection), en fertikale ôfstimming om te soargjen dat se foldogge oan de koade.

6. Ynspeksje Record:Nei it trochjaan fan de ynspeksje, folje it rekordformulier yn en gean troch nei de folgjende boustap.

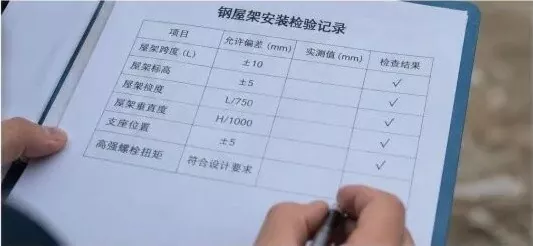

Steel Roof Truss Ynstallaasje Ynspeksje Record

Ynspeksje item	tastiene flater (mm)	Gemeten wearde (mm)	Kontrolearje Resultaat
Truss Span (L)	±10	—	√ (Pass)
Truss Hichte (Hichte)	±5	—	√ (Pass)
Truss bûgen (ôfwiking)	L / 750	—	√ (Pass)
Truss Vertical Alignment	H / 1000	—	√ (Pass)
Support Posysje	±5	—	√ (Pass)
High-Strength Bolt Torque	Voldoet oan ûntwerpeasken	—	√ (Pass)

Key Control Points:

Kontrolearje alle ynkommende stielen dielen op it plak om te ferifiearjen harren type, grutte, en weld kwaliteit;
Brûk in feilich en praktysk liftplan om opheffenfeiligens te garandearjen;
Oanpasse en reparearje de truss direkt nei't it yn posysje is pleatst;
Draai alle hege-sterkte bouten goed en test harren koppel neffens de koade;
Fier in folsleine ynspeksje út om te soargjen dat de ynstalleare struktuer foldocht oan alle ûntwerp- en koadeeasken.

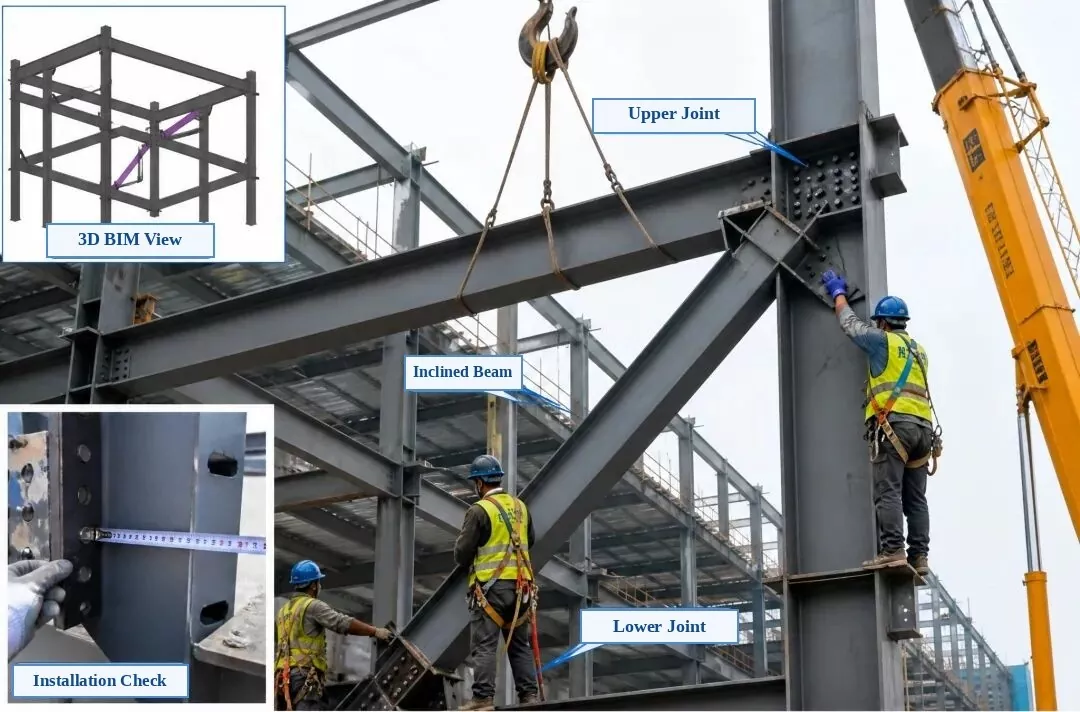

4. Steel Frame Ynstallaasje en ynspeksje - Inclined Steel Beam Ynstallaasje

Ekstraktearre fotolabels:Boppe-lofts Ynset: 3D BIM View | Under-lofts Ynset: Ynstallaasjekontrôle | Haadfoto: Upper Connection Joint, Inclined Steel Beam (Diagonal Brace), Lower Connection Joint

Ynstallaasje en ynspeksje fan stielen frame - Ynstallaasje fan hellende stielen beam

1. Pre-ynstallaasje kontrôle:Kontrolearje it dielnûmer, grutte, boutgatposysjes en ferbiningsplaatrjochting. Soargje derfoar dat de kontaktflakken flak, skjin en frij binne fan bramen of oalje.

2. Opheffen en pleatsen:Brûk twa liftpunten om de hellende beam stadichoan op syn plak te heffen. Befestigje it tydlik en soargje derfoar dat sawol de boppeste en ûnderste gewrichten sekuer mei de stielen kolom en beam lizze.

3. Oanpassing en oanpassing:Pas de middenlineposysje, hichte en fertikale ôfstimming fan 'e hellende beam oan om te foldwaan oan ûntwerpeasken. Folje de permaninte ferbining nei ôfstimming.

4. Ferbiningsmetoade:Ferbine mei hege sterkte bouten. Tighten se gelijkmatig út it sintrum nei bûten oan beide kanten as fereaske troch it ûntwerp, en markearje elke bout nei lêste tightening passes ynspeksje.

5. Ynstallaasje ynspeksje:Kontrolearje de posysje fan 'e middenline, hichte, fertikale ôfstimming, dichtheid fan plaatkontakt, en kwaliteit fan bolttightening. Alles moat foldwaan oan 'e Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

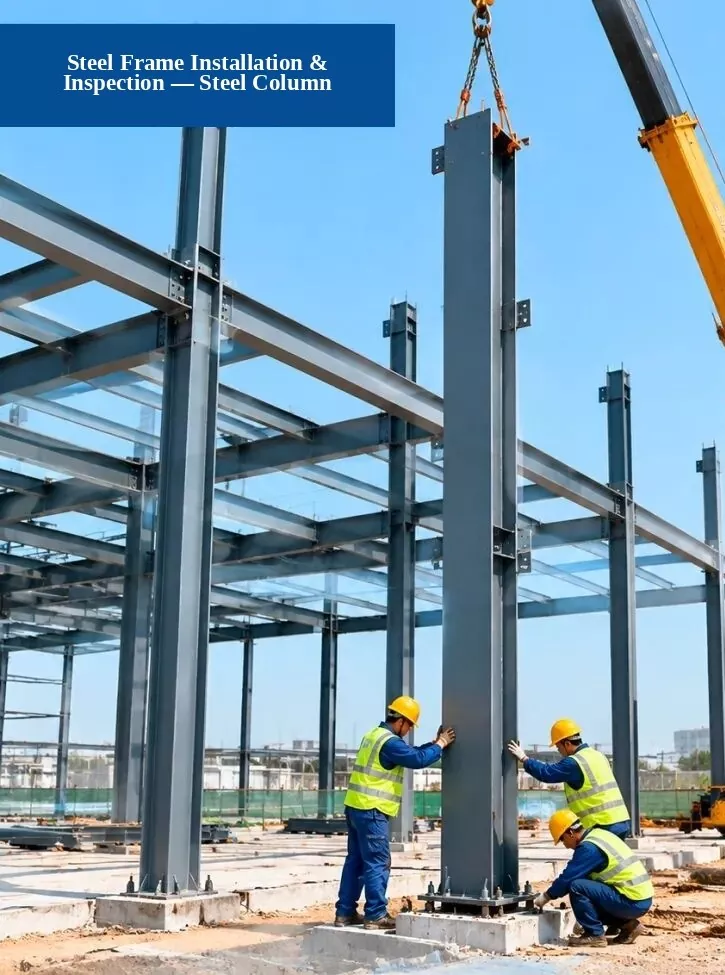

5. Ynstallaasje en ynspeksje fan stielen frame - ynstallaasje fan stielen kolom

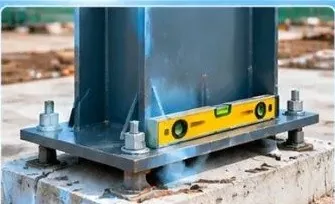

1. Stiftingskontrôle:Kontrolearje oft de ankerboutposysjes, stiftingshichte en stiftingsdimensjes foldogge oan de ûntwerpeasken.

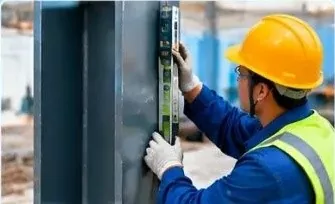

2. Fertikale ôfstimmingskontrôle:Brûk in totaal stasjon, laser plumb, of straightedge nivo om te kontrolearjen hoe rjocht (fertikaal) de stielen kolom stiet.

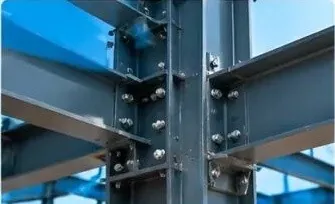

3. Kontrolearje ferbiningskwaliteit:Kontrolearje oft de hege-sterkte bouten, welds, en ferbining platen foldogge oan de standert easken.

Konstruksjeproses:1. Tariedingswurk → 2. Stalen kolom opheffe en pleatse → 3. Ynstallearje en befeiligje → 4. Ynspeksje en akseptaasje

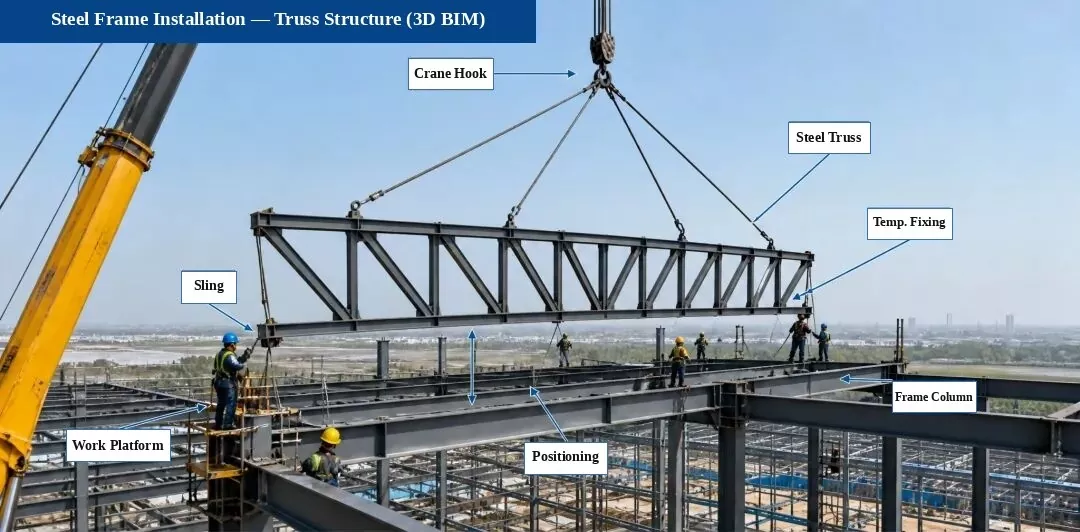

6. Ynstallaasje fan stielen frame - Ynstallaasje fan trussstruktuer (3D BIM-diagram)

Ynstallaasjeprosesflow:Survey & Marking → Support Check → Lift & Place → Tydlike befestiging → Alignment & Adjustment → High-Strength Bolt Connection → Welding (as nedich)

Key ynstallaasje punten:

Foar it opheffen, kontrolearje de stipe sintrumline, hichte en ynbêde dielposysjes dûbeld;
Befestigje wyngeleidingslinen (taglines) by it opheffen om de truss stabyl te hâlden;
Oanpasse en tydlik befeiligje de truss direkt nei pleatsing om bûgen of ferfoarming te foarkommen;
Hoysterkte bolt ferbinings moatte folgje design en koade regels en wurde oanskerpe oan de fereaske koppel;
Weld kwaliteit moat foldogge oan de regels yn de Code foar Akseptaasje fan Bouwkwaliteit fan stielen struktueren (GB 50205).

Key ynspeksjepunten (sidefoto's):

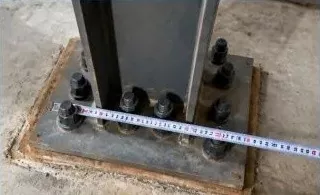

1. Stipe & Joint Check

Kontrolearje de posysjes en hichten fan stipe bouten, shim platen, en ynbêde dielen om te soargjen dat se foldogge oan ûntwerp easken.

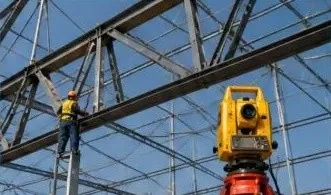

2. Truss Alignment Check

Brûk in totaalstasjon om de sintrumline, hichte en bûgen fan 'e truss te mjitten, en oanpassingen oan te meitsjen.

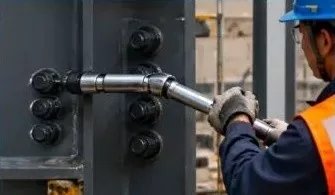

3. High-Strength Bolt Check

Kontrolearje it oantal, grutte en koppel fan 'e bouten mei hege sterkte, en test se opnij as fereaske troch de koade.

Noat:De trussstruktuer yn dit projekt is foarôf gearstald yn it fabryk en opheft yn seksjes op side om krekte ynstallaasje, kwaliteit en feiligens te garandearjen.

7. Steel Frame & Profiled Metal Roof Sheet Ynstallaasje en ynspeksje

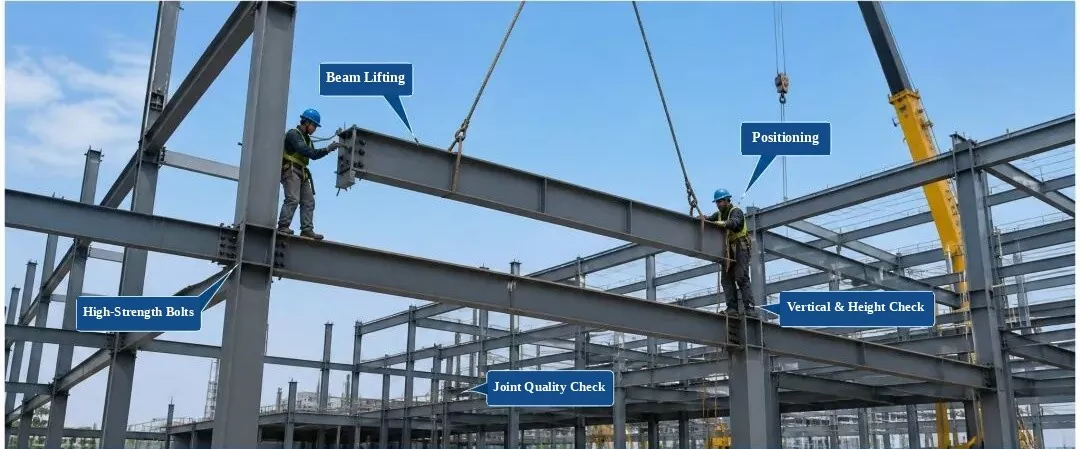

Ynstallaasje en ynspeksje fan stielen frame

(Labels: Beam Lifting, Positioning, High-Strength Bolts, Fertikaal & Height Check, Joint Quality Check)

1. Ynkommende diel kontrôle:Kontrolearje de materiaalkwaliteit, grutte, oerflakbetingst en rjochtheid. Ynstallearje pas nei it trochjaan fan ynspeksje.

2. Proseskontrôle:Kontrolearje de posysje fan diel, hichte, fertikale ôfstimming, en bolt tightening tidens ynstallaasje.

3. Ynspeksje items:Centerline posysje, hichte, fertikale ôfstimming, oerflak flatness, en bout ferbining kwaliteit.

4. Kwaliteitsstandert:Moat foldogge oan de koade foar akseptaasje fan bouwkwaliteit fan stielstruktueren (GB 50205-2020).

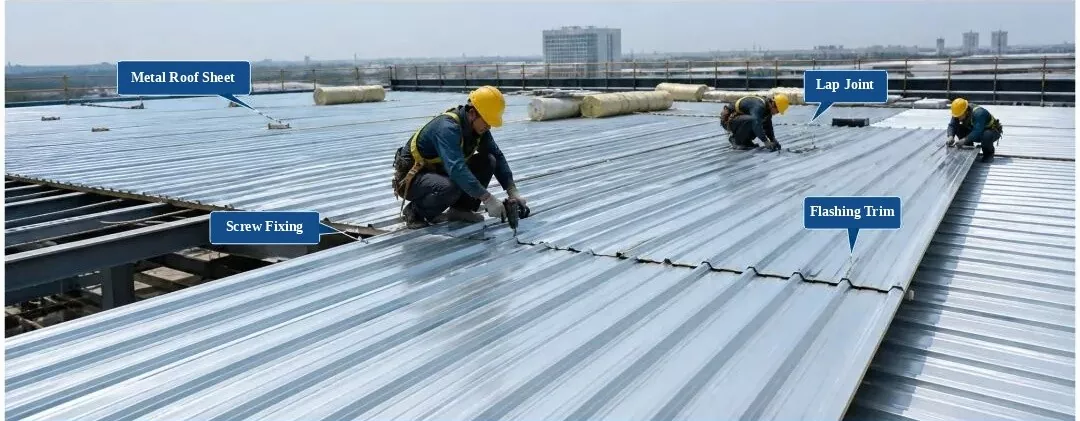

Profilearre Metal Roof Sheet Ynstallaasje & Ynspeksje

(Labels: Metal Roof Sheet, Lap Joint, Self-Tapping Screw Fixing, Flashing Trim)

1. Materiaal kontrôle:Kontrolearje it panielprofyl, dikte, coating en kleur. Brûk allinich nei it trochjaan fan ynspeksje.

2. Ynstallaasje regels:Oerlaapje de panielen goed en befestigje se stevich. Hâld screw spacing binnen standert grinzen, mei gjin ûntbrekkende of misplaced screws.

3. Ynspeksje items:Dakflakheid, oerlaapbreedte, ôfstân fan befestigingspunten, en wetterdichtingsdetails.

4. Kwaliteitsstandert:Moat foldwaan oan de Technyske Code foar Metal Roof Engineering (GB 50345-2012).

8. Ynstallaasje en ynspeksje fan stielen frame - Ynstallaasje fan stielen treppen en handrail

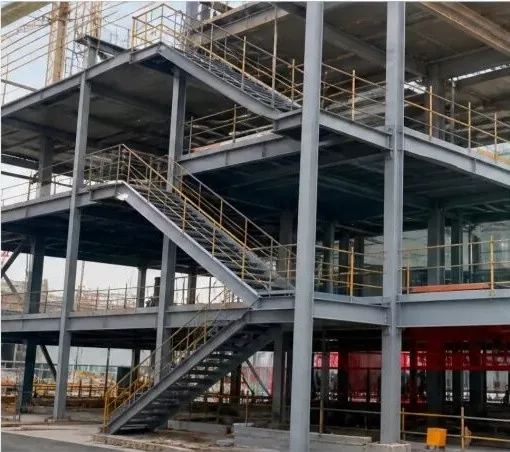

1. Foltôge stielen treppen en leuningen (foto fan side)

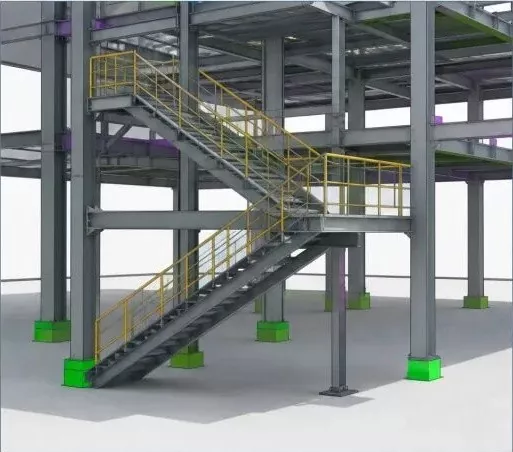

2. 3D BIM-model (stalen treppen en leuningen)

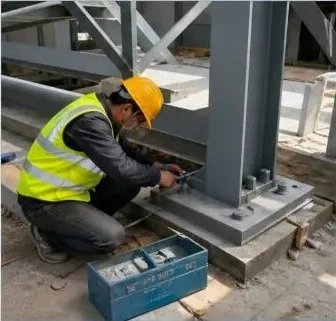

3. Ynstallaasje fan stielen treppen (Sitewurk)

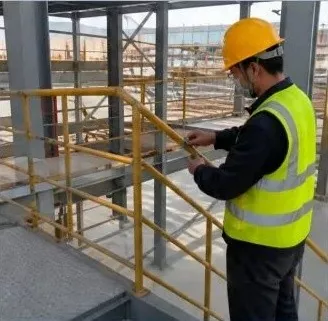

4. Handrail ynstallaasje (Site wurk)

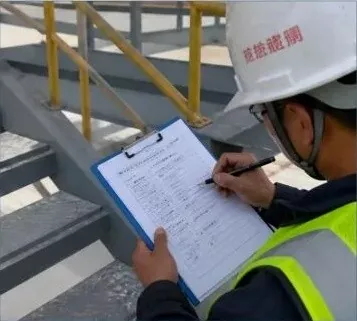

5. Ynspeksje fan ynstallaasjekwaliteit (sidekontrôle)

Ynstruksjes:

Foar it ynstallearjen fan stielen treppen en leuningen, kontrolearje de ôfmjittings, hichten en yndieling fan 'e komponinten dûbeld;
By it brûken fan bolted ferbinings, kontrolearje de bout grutte, kwantiteit, en koppel te garandearjen in stevige ferbining;
Ynstallearre handrails moatte wêze stevich en rjocht, mei folsleine en glêde welds dy't foldogge oan design en koade easken;
Fier in kwaliteitsynspeksje út nei ynstallaasje en folje it ynspeksjerekord yn om projektkwaliteit te garandearjen.

Konstruksjeprosesnoarmen foar stielen struktueren (stalen frames)

Stiel struktuereswurde in soad brûkt yn de hjoeddeiske bou merk te bouwen gebou frames, en se sille wurden de wichtichste kar foar primêre bou struktueren yn 'e takomst. Stielstruktueren hawwe in protte subkategoryen, struktuertypen en komponinttypen. Op grûn fan it strukturele systeem binne se ferdield yn fjouwer haadtypen: portalframes, romterasters, trussen en framestruktueren.
