Folsleine gids foar stielen strukturele komponinten: sekundêre leden en ferbiningsdetails

De foarige útjefte yllustrearre de details en yndieling tekeningen fan primêre load-bearing leden en bracing & stabiliteit leden ûnderstiel strukturelekomponinten. Dizze sesje giet troch mei de ynfiering fan sekundêre en taheakke komponinten, lykas ferbiningen en strukturele fittings. Hjirûnder binne de beskriuwingen fan typyske layoutposysjes en folsleine listen fan elke komponint yn stielen gebouwen.

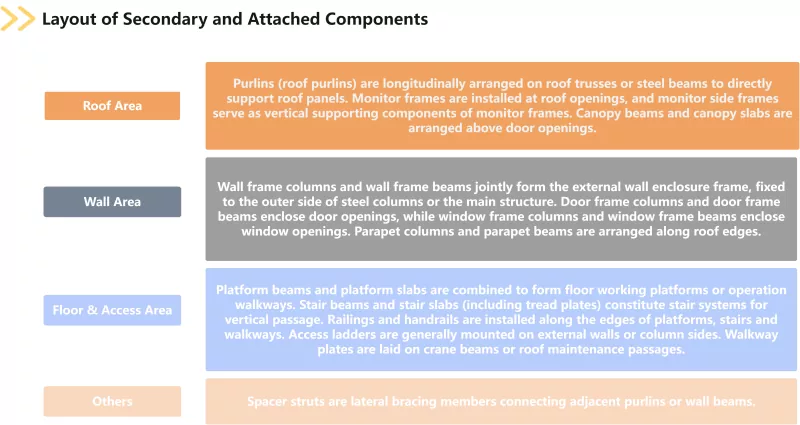

Sekundêre en taheakke komponinten omfetsje purlinen, muorre frame kolommen, muorre frame balken, monitor frames, monitor side frames, trap balken, trep platen, platfoarm balken, platfoarm platen, relingen, handrails, tagong ljedders, walkway platen en spacer struts, doar frame kolommen, doar frame balken, finster frame balken kolommen, finster frame balken balken, finster frame balken kolommen en balken. Purlins wurde ûnderferdield yn dak purlins en muorre purlins, wylst trep platen cover tread platen. It ûndernimmen fan geboufunksjes lykas omwâling, trochgong, deiljochting en fentilaasje, sekundêre en taheakke komponinten drage wynlasten, snielasten en oare lesten oer nei de haadstruktuer. Se binne ûnmisbere dielen dy't soargje foar de yntegriteit en tsjinst funksjes fan stielen gebouwen.

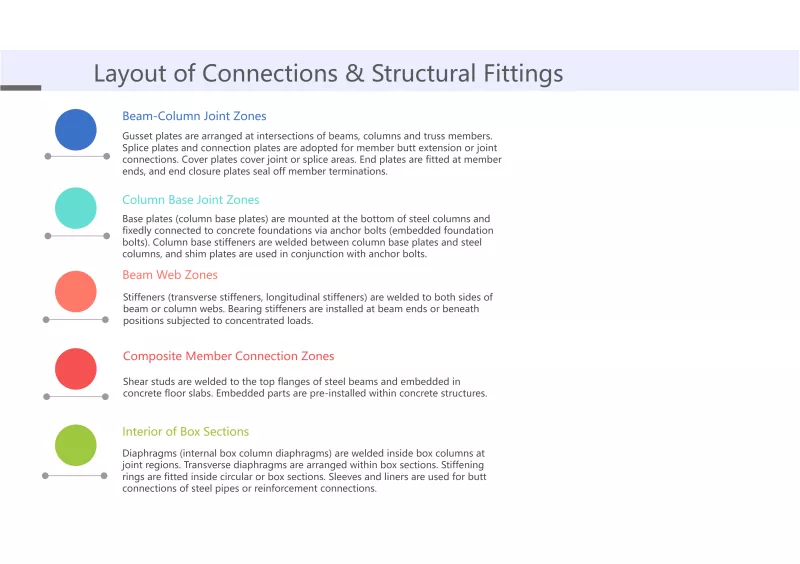

Ferbinings en strukturele fittings besteane út gusset platen, stiffeners, lager stiffeners, shim platen, ferbining platen, splice platen, dekplaten, ein sluting platen, ein platen, basis platen, kolom basis stiffeners, kolom anker bouten, hege-sterkte bouten, gewoane bouten, leede bolts, ferstevigende ringen, diafragma's en transversale diafragma's. Stiveners wurde ferdield yn dwerse stiffeners en longitudinale stiffeners; basis platen befetsje kolom basis platen; kolom anker bouten wurde ek bekend as ynbêde stifting bouten; skjirre studs wurde ek neamd stud Anschlüsse; diaphragms cover ynterne diaphragms foar box kolommen. As in fitale kategory fanstielen struktuerkomponinten, ferbinings en strukturele fittings direkt bepale oft alle load-bearing leden kinne wurkje yn koördinaasje effektyf en oft de lading oerdracht paad is kontinu en betrouber.

Oant no binne de fjouwer grutte kategoryen fan stielen strukturele komponinten klassifisearre troch strukturele gearstalling allegear útsoarte. Alle boppesteande komponinten wurde tekene op boutekeningen fan stielen gebouwen, opnommen yn krêftanalyse yn strukturele berekkeningsrapporten, en permanint bewarre yn 'e foltôge struktueren. De kombinaasje fan komponinten ferskilt mei ferskate projekttypen. In krekte begryp fan de funksjonele posisjonearring en yndieling logika fan elk type komponint is in betingst foar it gearstallen fan krekte kwantiteit rekkens en ridlik fêststellen wiidweidige ienheid prizen, likegoed as de basis foar it garandearjen dat it ûntwerp bedoeling fan stielen struktueren kinne wurde omfoarme ta feilige en betroubere fysike gebouwen.
