On-Site Steel Structure Assembly + Yntegraal Hoisting Construction Workflow + Key Considerations

Ynlieding:Ynstielen struktuer konstruksje, "ground assembly + heavy-crane integral hoisting" (de struktuer folslein op 'e grûn gearstalle en it yn' e posysje opheffe as ien ienheid mei swiere kranen) is ien fan 'e meast kosten-effektive, feilige en kwaliteitskontroleare boumetoaden dy't hjoed beskikber binne.

Yn ferliking mei "losse gearstalling op hege hichte" (samenstellen fan komponinten stik foar stik heech yn 'e loft), ferminderet dizze metoade gefaarlik wurk op hichte signifikant, ferleget de tariven fan lasdefekten en kontrolearret strukturele deformaasje effektyf. It fereasket lykwols strikte tarieding op grûnplak, opset fan assemblagejig mei hege presyzje, strange berekkeningen foar opheffingstechnyk, en feilloze sinjalearring en kommando op it plak.

Hjirûnder is in wiidweidich en standerdisearre technyske gids foaron-site stielen struktuergearkomste en yntegraal hoisting-strukturearre mei dúdlike workflows en praktyske, rjochtlinige technyske easken foar maklike referinsje.

I. Core Oersjoch fan de Bouw Metoade

Konstruksje Workflow Logic: Fabriek prefabryk fan stielen komponinten yn seksjes → On-site grûn gearstalling op jigs → Welding korreksje, weld ynspeksje (NDT) & ferve touch-up → Ien-stik yntegraal hoisting yn posysje → Fixing en strukturele ôfstimming.

Key Foardielen

•  Ground-Based Work Throughout: Primêre operaasjes wurde útfierd op 'e grûn, drastysk ferminderjen fallrisiko's en hege-hichte gefaren.

•  Controllable Quality: Montage, welding, en alignment fynt plak yn in stabile, tagonklike grûn omjouwing, garandearje superieure presyzje en bou kwaliteit.

•  High Construction Efficiency: Heech-hichte welding en bolting wurde minimalisearre, signifikant flugger de bou foarútgong.

Beheinings

•  Grutte gearkomstegebiet fereaske: fereasket in romme, nivo en goed kompakte grûngebiet foar montage op it plak.

•  Swiere apparatuer en strikte kontrôles: Fereasket hege-tonnage opheffen kranen en strange engineering berekkeningen foar opheffen betingsten en boaiem load-bearing kapasiteit.

Tapasbere senario's

Open-site stielen struktuer konstruksje, lykas grutte-span stielen trussen, dak stielen modules, multi-span stielen frames, en swiere plicht kraan girder assemblies.

II. Folslein standerdisearre konstruksjewurkflow

Standert prosesflow: Konstruksjetarieding → Site-nivellering en ferdichting → Opstelling en akseptaasje fan gearstalling → Untfange en opnij ynspeksje fan komponinten → grûnmontage → weldingwurken → weldtesten (NDT) & anty-korrosjonele ferf-touch-up → lift- en rigging-yntegraasje-opstelling → proefopheffing Fine-oanpassing en tydlike befestiging → Op 'e nij kontrolearje fan rasterassen en hichte → Permaninte ferbining en befestiging → Ferwidering fan rigging → Projektakseptaasje → Montage Jig-ûntmanteling

1. Boufoarming yn 'e iere faze (meast krityske stap)

As foarriedige tarieding net genôch is, kinne problemen lykas strukturele deformaasje, omslaan, of diminsjonele flaters maklik foarkomme by montage en opheffen. Fokus strikt op dizze 4 kearntaken:

•  Plan earst: Bereid in tawijd hijsskema. Foar hege risiko, super-krityske operaasjes binne saakkundige beoardieling en formele goedkarring ferplicht. Folsleine detaillearre technykberekkeningen foar kraanbedriuwsomstannichheden, lidstress, grûnlagerkapasiteit, en hefpuntlasten.

•  Materiaal- en dokumintferifikaasje: ynspektearje fabrykssertifikaten fan konformiteit, mûnetestrapporten (MTR), records foar net-destruktive testen (NDT) fan fabryk, en dimensionale ferifikaasjeblêden. Foarkom strikt dat net-konforme komponinten op 'e baan komme.

•  Planning fan side-yndieling: Dúdlik oanwize aparte sônes foar opslach fan komponinten, wurk fan grûnmontage, en posisjonearring fan kraanreizen / outrigger. Foar sêfte boaiemfûnsen, ôfgrave en ferfange mei fêste efterfolling, kompakt, en ferhurde / ferhurde de grûn foarôf.

•  Personal Safety Briefing: Welders, kraanoperators, sinjalers en riggers moatte jildige kwalifikaasjesertifikaten hawwe. Fiere yngeande feiligens en technyske briefings foar alle arbeiders, ferdúdlikje yndividuele ferantwurdlikheden en feiligensferboden.

2. Assembly Jig Opset en akseptaasje

De montage jig (grûnstipe frame) is essinsjeel foar montagepresisjon. Casual gearstalling as substandard, provisoryske kaders binne strang ferbean!

•  Gebrûk Standert Struktureel Stiel: Fabricate jigs mei help fan nasjonale standert stielen seksjes te garandearjen adekwate rigidity en stabiliteit, it foarkommen fan grûn delsetting, strukturele deflection, of skodzjen nei laden.

•  Precise Setting-out en Positioning: Accurate lay out guidelines; strikt kontrolearje grid assen, hichte, en levelness. Foar komponinten mei grutte span, bouwe yn pre-camber (in opsetlike opwaartse kromme) neffens ûntwerpspesifikaasjes om takomstige sagging ûnder tsjinstlasten tsjin te gean.

•  Dedicated Inspection & Sign-off: In spesjalisearre ynspeksje moat wurde útfierd nei it foltôgjen fan jig-opset. Opnimme en argivearje alle mjittingen fan dimensje, hichte en platheid. De jig kin allinnich brûkt wurde nei formele sign-off

3. Component Delivery en Ground Assembly

Grûngearstalling is it kaaiproses foar it kontrolearjen fan algemiene strukturele kwaliteit. Krekte kontrôle is essensjeel:

•  Ynspeksje fan ynkommende komponinten: ynspektearje elke komponint by oankomst op it uterlik, ferfoarming fan ferstjoeren, beskermjende coating en ôfstimming fan boutgaten. Rjochtsje en korrigearje alle lytse deformaasjes foarôfgeand oan montage.

•  Jig Positioning & Adjustment: Nei it sitten fan komponinten op 'e jig, brûke hydraulyske jacks en guy-kabels om span, aslinen, hichte, root-gap (joint fit-up gap), en fertikale ôfstimming te fine en strikt te kontrolearjen.

•  Tack Welding troch Certified Welders: Sertifisearre welders moatte tacklassen útfiere (tydlike holdingslassen). De lingte fan 'e kleeflas en de grutte fan' e filetskonk moatte foldwaan oan technyske noarmen, it foarkommen fan porositeit, barsten en oare laskefouten.

•  Symmetrysk Welding & Stress Relief: Formele welding moat strikt folgje de prinsipes fan "symmetrysk welding" en "back-step welding" (lassen yn koarte wikseljende segminten) om thermyske stress evenredich los te meitsjen en warping te minimalisearjen. Foar dikke stielen platen, strikt ymplementearje preheating en interpass temperatuer kontrôles.

•  ferifikaasje nei de gearstalling: Nei't de gearstalling foltôge is, mjit de totale ôfmjittings, camberwearden en laterale rjochtheid yngeand opnij om folslein neilibjen fan technyske koades en ûntwerptekeningen te garandearjen.

4. Weld Ynspeksje en Anti-Corrosion Paint Touch-up

•  Non-Destructive Testing (NDT): Utfiere Ultrasonic Testing (UT) of Radiographic Testing (RT) per ûntwerpspesifikaasjes. Elke net-konforme weld moat folslein útstutsen, opnij laske en opnij hifke wurde oant 100% kwalifisearre.

•  Weld Cleaning & Repainting: Grind laske gewrichten glêd, fuortsmite roest, slakken, en spatten, en fuortendaliks tapasse oerienkommende anty-corrosie primer en topcoat te garandearjen in trochgeande en yntakt beskermjende coating systeem.

•  Oerflakbeskerming: Beskermje kontaktflaters mei boutfriksje mei hege sterkte, boutgaten en ôfmakke fervelagen tsjin weldspat, fet-/oaljefersmoarging en meganyske krassen.

5. Lifting Punten en Rigging Seleksje

Core Lifting Safety Rule: Nea feroarje opheffen punten sûnder autorisaasje, nea mix mismatched rigging, en nea ûnderwerp komponinten oan ferkearde krêften.

•  Brûke ûntworpen opheffen: Brûk altyd foarôf ûntworpen, fabrieksûntwerpe opheffen (pad-eagen). Net goedkard lassen of gatboarjen op it terrein foar provisoryske opheffingspunten is strang ferbean. Alle opheffing lug welds moatte ûndergean 100% NDT ynspeksje.

•  Rigging Kapasiteit Berekkening: Selektearje stielen tried touwen, shackles, en lifting slingers strikt basearre op berekkene loads, ynklusyf dynamyske lading feilichheid faktoaren. Overloading is strang ferbean.

•  Corner Protectors: Ynstallearje hoekebeskermers (ontharders / edge guards) op alle skerpe hoeken en rânen fan de stielen leden om foar te kommen dat tried touwen wurde snije of skansearre.

•  Tydlike fersterking: Foegje tydlike fersterkjende struts/leden ta oan struktureel slanke of tinne muorre seksjes (lykas lange spanten) om draaien, knikken of lokale ferfoarming by it opheffen te foarkommen.

6. Trial Lift Test (Moat nea wurde oerslein)

De proeflift is de lêste definsive barriêre tsjin hyselûngemakken.

•  Lift en hover: Hyst it komponint 200–300 mm frij fan 'e montagejig, en hâld it 5 oant 10 minuten yn' e loft ophongen.

•  Utwreide ynspeksje: Ynspektearje yngeand: ladingsbetingsten by opheffenpunten, rigging-deformaasje, algemiene en lokale liddefleksje, kraanstabiliteit, grûnbesetting ûnder outriggers, en elke ynterferinsje of snagging op 'e jig.

•  Direkte ferleegjen op abnormaliteit: As in ûngewoan lûd, strukturele ferfoarming of oermjittige grûnbesetting wurdt waarnommen, ferleegje de komponint daliks werom op 'e jig. Formele hoisting kin pas trochgean nei't korrektive aksjes binne goedkard.

7. Folsleine-assemblage hoisting, posysjonearring, en tydlike befeiliging

•  Unified Single-Persoon Signaling: Operaasjes moatte wurde regissearre troch ien beneamd sinjaalkommandant mei help fan standerdisearre hânsinjalen en stimkommando's. Sinjalearjen fan meardere persoanen en chaotyske operaasjes binne strang ferbean.

•  Smooth Crane Movements: Hysing, swinging (swinging), en luffing (boom derricking) moatte bliuwe glêd en stadich troch. Foarkom abrupt stops, skerpe bochten, of skok loads. Grûnbemanning moat taglinen (gidslinen) brûke om de oriïntaasje fan 'e komponint te stabilisearjen en botsing mei besteande struktueren te foarkommen.

•  Posysje en direkte tydlike stipe: Ienris sittend op 'e permaninte stipet, krekt fine-tune grid assen, hichte, en fertikale plumbness. Daliks ynstallearje tydlike stipe struts en strak guy kabels.

•  Core Safety Red Line: Nea loslitte de kraan heak oant destielen struktuerfoarmet in stabyl, sels-stipe struktureel systeem.

8. Permaninte ferbining en Finishing Works

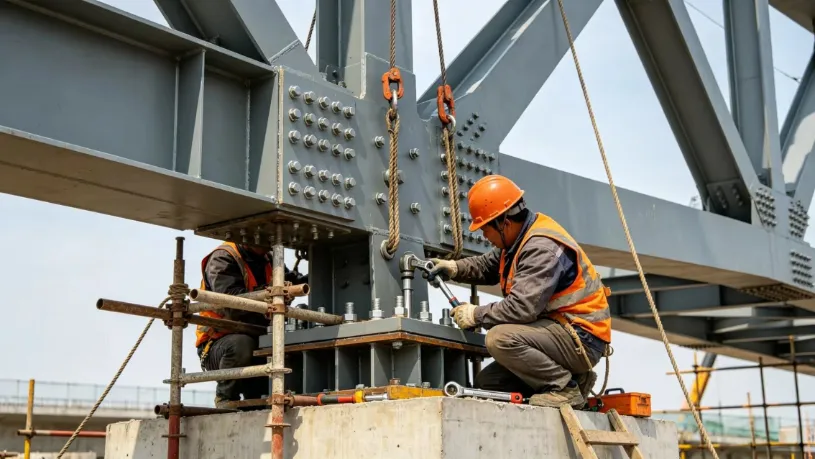

•  High-Strength Bolting Earste: Prioritearje hege sterkte bolt befestiging. Folgje strikt de twa-etappe tightening folchoarder: "Initial Tightening → Finale Torque Tightening". Markearje elke bout dúdlik nei it lêste tightening om miste, losse of tefolle draaide bouten te foarkommen.

•  On-Site Splice Welding: Utfiere on-site butt en splice welds yn multi-pass lagen, en fiere net-destruktive testen (NDT) fuortendaliks nei foltôging.

•  Algemiene strukturele wermjitting: Op 'e nij mjitte alle algemiene dimensjes, hichten en ôfwikingswearden. Sadree't sertifisearre as konform, feilich ûntmantele lift gear, tydlike stipet, en de grûn gearstalling jig.

•  Coating Repair & Oerdracht: Touch up alle skansearre anty-corrosie en fjoerproof coating oer troffen gebieten te foltôgjen de klear ynstallaasje.

III. Krityske foarsoarchsmaatregelen op it terrein (kaaifalfallen om te foarkommen)

1. Assembly Quality Control Punten

•  Solid Jig Foundation: De grûn ûnder de assemblage jig moat stevich, kompakt en flak wêze. Montagewurk is strang ferbean op sêfte boaiem of wetteroerlêste grûn by reinich waar om ûngelikense delsetting foar te kommen.

•  Strikte Pre-camber Control: Sekuer ynstelle de pre-camber (opsetlike omheech kromme) foar grutte-span leden neffens ûntwerp wearden. Dûbelkontrôle mjittingen foar en nei montage om nei ûnderen sakjen nei ereksje te foarkommen.

•  Swiere Weather Welding Beperkingen: Daliks ophâlde iepenloft welding by sterke wyn, rein, snie, of freezing temperatueren. Soargje derfoar dat fochtige stielen oerflakken yngeand droege wurde mei ferwaarming fakkels foardat it lassen opnij wurdt.

•  Beskermje High-Strength Bolt Friction Surfaces: Strikt beskermje bolt kontakt wriuwing oerflakken. Slijpen, oaljefersmoarging, as ferbaarnen fan weldspatten binne strang ferbean, sadat de slipkoëffisjint foldocht oan technyske noarmen.

2. Ferplichte Lifting Safety Reade Lines

•  Waarferbod: Hysing is strang ferbean by sterke wyn fan Force 6 en heger (wynsnelheid ≥ 10,8 m/s), tichte mist, swiere rein, of as nachtferljochting net genôch is.

•  Stipe foar kraan-outrigger: Kraan-útriggers moatte folslein stipe wurde troch dikke stielen load-ferdielingsplaten oer fêste, ferifiearre grûn om foar te kommen dat de kraan tipt of trochslacht.

•  Styfe Safety Exclusion Zone: Stel in stive barriêre en dúdlike útslutingsône binnen de kraan wurkje straal. Net autorisearre personiel wurdt strang ferbean om it gebiet yn te gean, troch te gean of te bliuwen.

•  Pre-Shift Rigging Ynspeksje: Ynspektearje alle hijsapparatuer, rigging hardware, en tried touwen foar eltse wurk shift. Ferfange fuortendaliks as brutsen draadstrengen, oermjittige slijtage, of kinks / ferfoarmingen de tastiene grinzen oerskriuwe.

3. Mienskiplike risiko's en previntive maatregels

•  Excessive Component Deformation: Pre-set design camber, add tydlike fersterking struts, folgje symmetrysk welding sekwinsjes, en fiere folsleine lifting condition load kontrôles.

•  Lifting Lug Tear-out Failure: Útfiere spesjalisearre struktureel ûntwerp foar opheffen lugs, soargje foar folsleine penetraasje welding mei 100% NDT ynspeksje, en strang ferbean net goedkard provisoryske opheffen punten.

•  Crane Ground Settlement of Tipping: Ferifiearje en ferhurde grûn fan tefoaren, pleats swiere stielen platen ûnder outriggers, en kontrolearje grûn delsetting tidens de proeflift.

•  Strukturele ynstabiliteit nei pleatsing: Ynstallearje gau kabels en tydlike stipe struts, strikt hanthavenje it prinsipe: "Nea loslitte de kraan hook foardat de struktuer is befeilige."

•  Substandard High-Strength Bolting: Strikt beskermje wriuwing kontakt oerflakken, tapasse standerdisearre koppel tightening prosedueres, en ynspektearje en kleur-mark eltse yndividuele bout by foltôging.

IV. Gearfetting

De kearn behear logika fanon-site stielen struktuer gearkomsteen yntegraal hoisting kinne wurde gearfette as: precision ground assembly, rigid jig control, strange hoisting berekkening, glêd en fêst opheffen, en nea loslitte de heak foar it befeiligjen.

Troch strikt it behearen fan de fjouwer krityske pylders-jig kwaliteit, welding deformation, lifting load betingsten, en tydlike strukturele stabiliteit-meast foarkommende bou mankeminten en feiligens ûngemakken kinne wurde foarkommen, it bieden fan in feilige, betroubere, en effisjinte oplossing foar grutte-span stielen strukturele engineering.
