Njoggen wichtige punten foar it ûntwerp en de bou fan stielen struktuer fabryksgebouwen

Stielstruktuer fabryksgebouwenbinne rûnom erkend yn boutechnyk, om't se fluch binne te bouwen, ljocht yn selsgewicht, goede seismyske prestaasjes hawwe en miljeufreonlik binne. By it ûntwerp fan yndustriële gebouwen hawwe se stadichoan de swierdere wapene betonstruktuer ferfongen.

Stalen struktueren binne net brûkt yn Sina foar in lange tiid, en harren detaillearre ûntwerp en bou techniken wurde noch ûntwikkele. Hoewol't stielen struktuer yndustriële gebouwen biede in protte foardielen, stiel as materiaal hat ek neidielen-bygelyks, min fjoer ferset en in oanstriid ta corrode. Dizze faktoaren moatte rekken holden wurde yn sawol it ûntwerp as de boufaze.

I. De wichtichste foardielen fan stielen struktuer Factory Buildings

Lykas neamd yn 'e gearfetting, de wichtichste foardielen fanstielen struktuer yndustriële gebouwenbinne as folget. Earst, yn termen fan bou snelheid: stielen ûnderdielen kinne wurde massa produsearre yn in fabryk; konstruksje is ienfâldich en oprjochting is fluch, dy't gâns ferkoarte de bou perioade. Twad, wat it eigen gewicht oanbelanget: it strukturele gewicht fan it gebou kin sa'n 30% ferlege wurde; dit is benammen ekonomysk op sites mei lege stichting draachflak of hege seismyske fersterking yntinsiteit, dêr't de totale ekonomy is better as dy fan wapene betonnen strukturele systemen. Uteinlik, yn termen fan miljeubeskerming: stielstruktueren hearre ta de famylje fan miljeufreonlike griene bousystemen; stiel sels is in hege-sterkte, hege-effisjinsje materiaal mei hege recycling wearde, en it net nedich bekisting ûnder de bou.

II. It belang fan Drawing Design

Tekeningen binne de basis fan bou yn elk projekt. Yn 'e ûntwerpfaze fan in yndustrieel gebou fan stielen struktuer moatte de profesjonele technici fan' e bou-ienheid organisearre wurde om in mienskiplike tekeningbeoardieling út te fieren, de tekeningen te kontrolearjen op "flaters, weglatingen, botsingen en tekoarten", sadat problemen wurde oplost foardat de bou begjint en de ynfloed fan tekenproblemen op kwaliteit en skema op in minimum wurdt beheind. Foar in stielen struktuer projekt, aparte bou organisaasje ûntwerpen moatte wurde taret foar de fabrication faze en de oprjochting faze; it fabrikaazjeprosesdokumint moat de kwaliteitsnoarmen en technyske easken dekke fan elk proses en sub-item yn 'e fabrikaazjestadium, lykas ek de spesifike maatregels dy't wurde oannommen om produktkwaliteit te garandearjen.

III. Untwerpprinsipes foar it bracingsysteem

Om it romtlike gedrach fan it gebou te garandearjen, de algemiene stivens te ferbetterjen, te wjerstean en trochjaan fan longitudinale horizontale krêften, foar te kommen oermjittige deformaasje fan leden, foar te kommen buckling fan kompresje leden, en garandearje de totale stabiliteit fan 'e struktuer, in betrouber bracing systeem moat wurde regele neffens de strukturele foarm fan it gebou, de kraan yndieling, de lingte fan trillende apparatuer, de sône en de lingte fan de temperatuer, de span, de span. Elke temperatuer sône moat wurde foarsjoen fan in stabile inter-kolom bracing systeem, arranzjearre yn koördinaasje mei it dak laterale horizontale bracing. De posysje fan de legere kolom bracing is in kaai faktor dy't bepaalt de rjochting fan longitudinale deformation en beynfloedet it bedrach fan termyske stress; de legere kolom bracing moat wurde pleatst sa ticht mooglik by it midden fan de temperatuer sône, sadat longitudinale leden lykas kraan balken kinne útwreidzje en kontrakt frij nei beide úteinen as de temperatuer feroaret. As de temperatuer sône is koart, in inkele set fan legere-kolom bracing wurdt algemien pleatst yn 'e midden. Lykwols, as de temperatuer sône is langer as 150 m, twa sets fan legere kolom bracing moatte wurde ynstallearre binnen de sône te garandearjen longitudinale stivens; se moatte wurde pleatst binnen de middelste tredde fan 'e temperatuer sône sa fier mooglik, en de sintrum-to-sintrum ôfstân tusken de twa sets moat net mear as 72 m, om foar te kommen oermjittige termyske stress.

IV. Key Punten foar seismysk ûntwerp

By it útfieren fan it seismysk ûntwerp fan in yndustrieel gebou fan stielen struktuer, moatte de folgjende punten wurde opmurken. Earst, yn termen fan algemiene yndieling, moat de massa en stivens fan 'e struktuer lykmjittich ferdield wurde, sadat it gebou unifoarm laden wurdt en op in koördinearre manier ferfoarmet; unjildich stivens moatte wurde mijd, as it hat in ûngeunstich effekt op seismyske prestaasjes. Foar de transversale struktuer moat in stive frame, of in frame wêryn't de dakspant fêst is ferbûn mei de kolommen, oannommen wurde, om sa folslein gebrûk te meitsjen fan 'e load-bearing prestaasjes fan stiel en dwersferfoarming te ferminderjen. Twad, stielen struktuer gebouwen meastal mislearje net omdat de sterkte fan leden is net genôch, mar omdat leden buckle; dêrom, in goed ynrjochte bracing systeem dat garandearret de totale stabiliteit fan it gebou is benammen wichtich. Uteinlik, ûnder ierdbeving aksje, komt leech-syklus wurgens, en it effekt op it gebou moat wurde beskôge yn it ûntwerp. It ûntwerp fan strukturele ferbiningen moatte soargje dat mienskiplike falen net bart foardat de folsleine seksje opbringt fan 'e strukturele leden; de leden moatte wurde tastien te gean yn de plastic poadium sadat se kinne folslein absorb seismyske enerzjy en ûntwikkeljen harren seismyske kapasiteit.

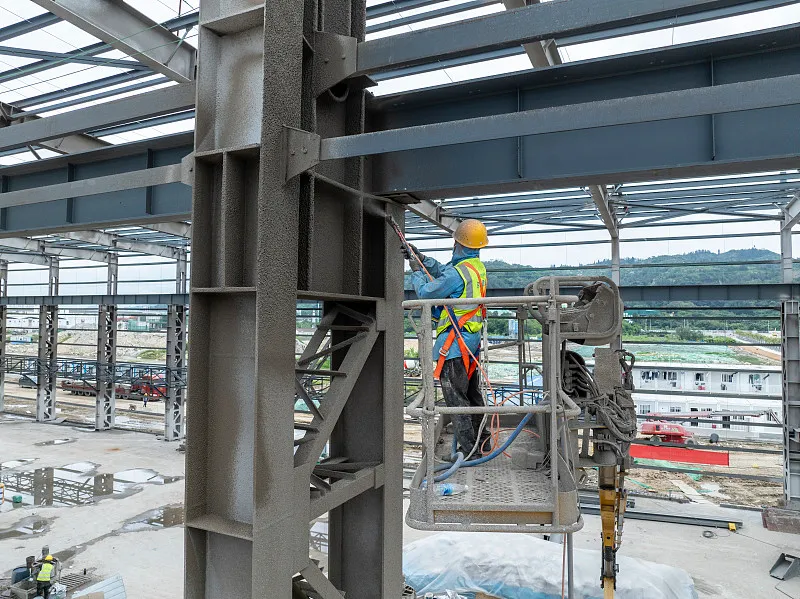

V. It belang fan waarmte- en fjoer-resistance Design

Yndustriële gebouwen fan stielen struktuerhawwe min fjoer ferset. As stiel boppe 100 °C ferwaarme wurdt, nimt syn treksterkte ôf en nimt syn plastykens ta as de temperatuer opkomt. Om 250 °C nimt de treksterkte fan stiel in bytsje ta, wylst syn plastykens ôfnimt - in ferskynsel bekend as blauwe brittleness. Boppe 250 °C begjint stiel te krûpen. By sa'n 500 °C sakket de sterkte fan stiel sa leech dat de stielen struktuer ynstoart kin. Dêrom, wannear't de oerflaktemperatuer fan in stielen struktuer 150 °C grutter is, moatte thermyske isolaasje en fjoerbeskermingsûntwerp wurde levere (meastentiids berikt troch it oanbringen fan waarmtebestindige, fjoerbeskermjende coatings).

By de bou fanstielen struktuer yndustriële gebouwen, in protte praktyske problemen ûntsteane; hjir analysearje wy allinich de meast foaroansteande.

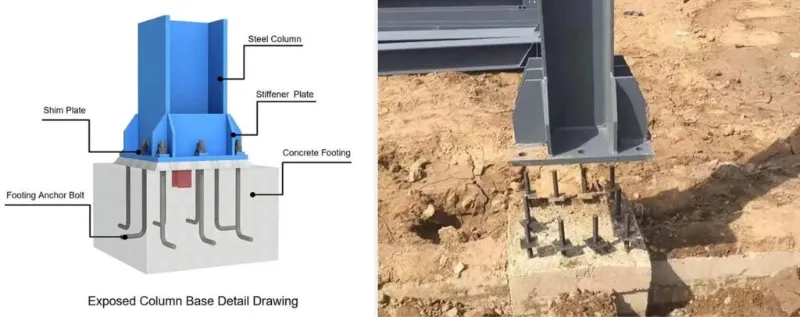

VI. Ynbedding fan ankerbouten tidens de bou

It kin sein wurde dat oft de ankerbouten stevich ynstalleare binne fûnemintele foar de stabiliteit fan in stielen struktuer yndustriële gebou. De krektens fan 'e ankerbouten hat direkte ynfloed op' e posisjonearring fan 'e stielenstruktuer. Ankerbouten moatte wurde ynbêde mei strang presyzje: axis ôfwiking ± 2,0 mm, en hichte ± 5,0 mm. Foardat jo de kolomankerbouten ynstalleare, projektje elke as fan it horizontale kontrôlenetwurk op 'e boppeste oerflak fan' e kolomstifting en slute de lus, sadat de ynstallaasje krektens fan 'e bouten garandearret; markearje dan de bûtenrâne fan 'e kolommen neffens de assen. Sadree't de stipe frame (shoring) foar de kolom anker bouten is oprjochte, oerdrage de fereaske hichte op de stielen-buis frame.

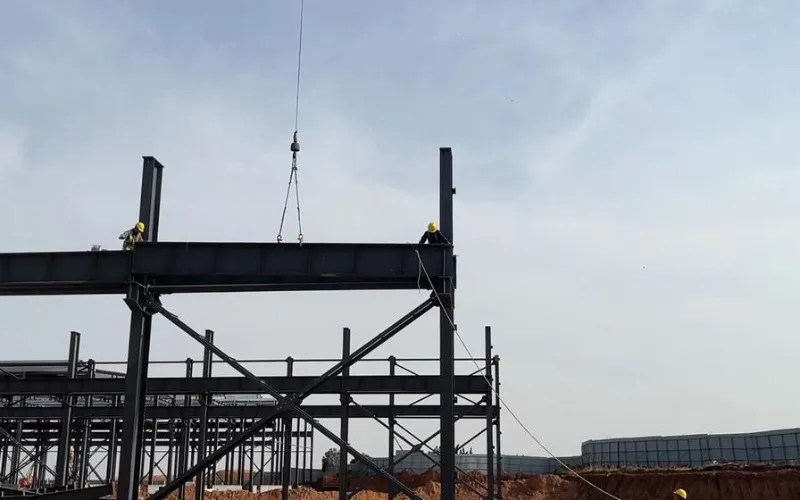

VII. Foarsoarchsmaatregels tidens hoisting

De wichtichste foarsoarchsmaatregels binne as folget. Markearje earst de krúsmidden op 'e basisplaat fan' e kolomfoet en de middenlinen fan 'e ankerbouten, en skjinje de skjirre gatten yn' e kolombasis; neidat de stielen kolom is yn posysje, oanpasse syn hichte en strak de nuten. Twads, neidat de stielen kolommen yn ien gebiet binne oprjochte, ynstallearje de tie roeden (ferbiningsleden), om te soargjen foar de totale stabiliteit fan 'e kolommen en foarkomme dat se deformearje as de stielen balken wurde ophelle. As lêste, hyst de stielen balken: ferbine pearen fan balken yn 'e loft en fiere de earste tightening fan' e hege-sterkte bouten; de earste beam moat wurde befeilige mei fjouwer guy triedden foar te kommen dat it kantelen oan ien kant.

VIII. Swierrichheden by it ynstallearjen fan it Crane Beam System

By de bou moatte kraanbalken strikt ynstalleare wurde fan 'e kolom-befestige baai, yn oerienstimming mei de spesifikaasjes. Sadree't de inter-kolom bracing is ynstallearre en ferbûn, it foarmet in relatyf stabile romtlike stivens ienheid; ynstallaasje fan dizze baai is feiliger en soarget ek dat de oprjochting fan 'e kraanbalken gjin ynfloed hat op' e verticality fan 'e kolommen. By ynstallaasje moatte shimplaten ûnder kraanbalken pleatst wurde mei grutte ôfwikingen fan 'e ein-seksje; dizze shims moatte wurde laske yn plak neidat de kraan beam systeem is oanpast, en de balken moatte wurde ôfstimd presys tsjin de foarôf ynstelde posysjonearring linen. It remsysteem moat pas formeel ferbûn wurde neidat de kraanbalken binne oanpast en fêstmakke. Wannear't de remplaat ferbûn is mei de kraanbalke troch hege krêftige bouten en oan 'e auxiliary truss troch welding, is de folchoarder fan belang: ferbine earst de remplaat oan' e kraanbalke mei hege krêftige bouten en fiere de earste tightening; oanpasse dan de helptiidwurd truss, tack-weld it oan 'e rem plaat, en útfiere de lêste tightening fan' e hege-sterkte bouten; finally, laske de rem plaat oan de auxiliary truss. Sawol it oanspannen fan 'e bouten mei hege sterkte as it lassen fan' e remplaat moatte fanút it sintrum fan elke plaat nei beide rânen gean, om ynterne stress yn 'e plaat te ferminderjen.

IX. Stacking fan stielen komponinten

Om oprjochting makliker te meitsjen, moatte stielen komponinten op in ridlike manier wurde steapele nei't se op it plak oankommen binne. De prinsipes binne: komponinten dy't driuwend nedich binne foar de oprjochting, moatte direkt op 'e side steapele wurde, nei de opheffing folchoarder - dy't earst ophelle wurde geane boppe, en dy't letter opheffe wurde, gean ûnder; komponinten dy't net driuwend nedich binne, moatte tydlik off-site wurde opslein. By it stapeljen, hâld de kolommen en balken apart, en stapelje se op as. De opslachwerf moat beheard wurde troch oanwiisd personiel; komponinten moatte wurde rekkene tsjin de leveringseasken en de leveringslist, en de records moatte wurde yntsjinne. H-seksje leden moatte wurde opslein rjochtop, nea plat. Eltse komponint moat wurde stipe op syn minst twa punten; de stipe punten moatte wurde pleatst op likernôch ien-sânde fan 'e span fan' e lid einen. By it steapele yn lagen meie net mear as trije lagen; houten blokken moatte wurde pleatst korrekt tusken lagen te hâlden se nivo, en de stipe punten moatte align fertikaal.
