Braced Steel Frame System: Wêrom hege gebouwen stean fêst?

Oandreaun troch de krapte fan moderne grûnboarnen en druk fan befolkingsgroei, is fertikale konstruksje in ûnûntkombere trend wurden yn hjoeddeistige arsjitektuer. Moderne wolkekliuwers sweve heech yn 'e loft en steane toerjend. Wat hâldt se relatyf stabyl tsjin sterke wyndruk yn de troposfear en makket dat se feilich tsjin ierdbevings kinne? Om dizze fraach te beantwurdzjen, litte wy in tichterby sjen nei de beugelstielen frame systeem.

Tradysjonele suvere framestruktueren hawwe fleksibele flieryndielingen en heech gebrûk fan romte. Sadree't de bouhichte lykwols in bepaalde limyt grutter is, sil har tekoart oan ûnfoldwaande laterale strukturele stivens ûntstean. D'r binne twa primêre oplossingen om dit probleem oan te pakken: it fergrutsjen fan de dwerstrochsneed fan balken en kolommen, of it ynstallearjen fan bracingsystemen. De earste sil liede ta in skerpe tanimming fan stielen konsumpsje, wylst de lêste hat superieure kosten-effektiviteit. Dêrom binne braced stielen frame systemen de optimale kar foar hege gebouwen.

De fûnemintele logika fan it braced stielen frame systeem leit yn de rasjonele regeling fan bracing leden te foarmjen in gearwurkjende load-bearing meganisme: it stielen frame draacht fertikale loads wylst de beugels wjerstean horizontale krêften. In kantoargebou yn Xiamen nimt in stielen frame-konsintrysk beugelstruktureel systeem oan. Load-bearing buckling-beheinde beugels (BRB's) wurde ynstalleare oan 'e basis fan it gebou, dy't de duktiliteitsfoardielen fan stielstruktueren folslein benut en de seismyske prestaasjes fan' e struktuer sterk ferbetterje.

D'r binne trije primêre mainstream-typen fan bracedstielen frame systemen. De Concentrically Braced Frame (CBF) is de meast klassike bracing konfiguraasje, waans kearn karakteristyk is dat de centroidal assen fan bracing leden snije yn it sintrum fan beam-kolom gewrichten. It hat hege stivens en kin de horizontale ferpleatsing effektyf kontrolearje. De ûnderskieding fan Excentrically Braced Frame (EBF) fan CBF leit yn 'e offset fan har bracing assen, wêrtroch it de hege stivens fan konsintryske beugels en de duktiliteitsfertsjinsten fan suvere frames kin kombinearje. Enerzjy-dissipating braced frames fertrouwe op enerzjy dissipation en damping apparaten te foarmjen in ideaal laterale krêft-resisting systeem.

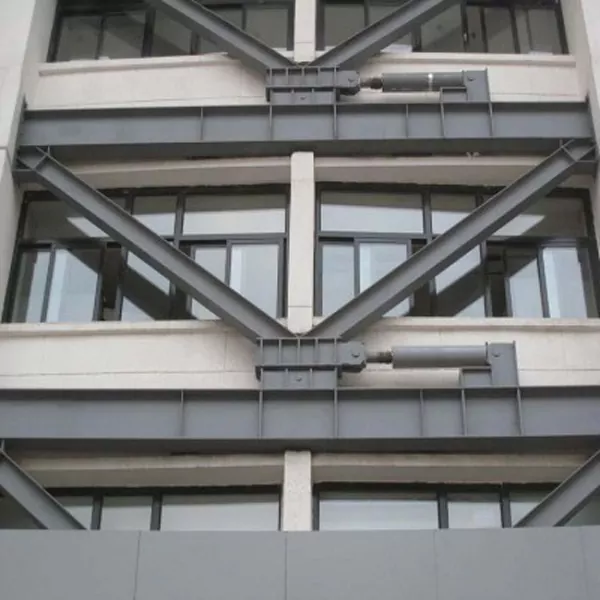

Yn praktyske technyk is Buckling-Restrained Brace (BRB) de hearskjende oplossing en in opwurdearre fariant fan konsintrysk braced frames. It elimineert it probleem fan knikfalen fan tradisjonele konsintryske beugels ûnder kompresje en bûgen. Gearstald út in kearn stielen plaat, bûtenste restraining buis en unbonded filler materiaal, BRBs opbringst ûnder load sûnder buckling te fersprieden enerzjy, it berikken fan gelikense trek en compressive draach kapasiteit likegoed as mollige hysteretic prestaasjes.

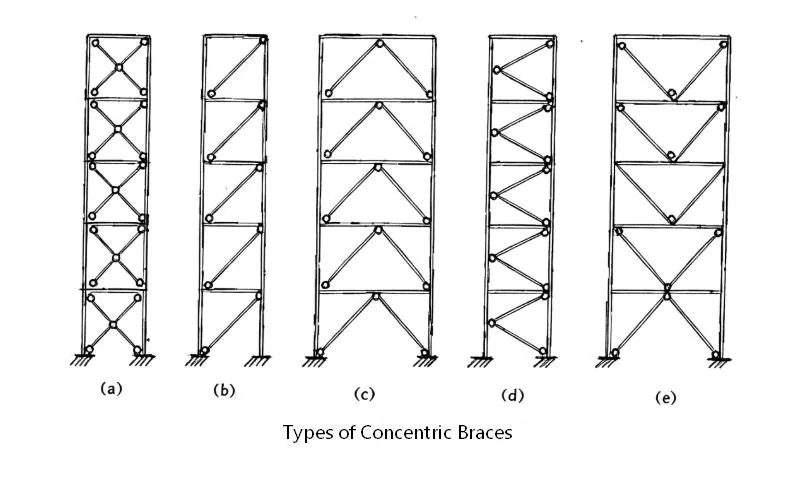

Derneist omfettet CBF benammen Diagonal Bracing, Chevron Bracing (Inverted V-Bracing), V-Bracing, X-Bracing (Cross Bracing) en K-Bracing. EBF bestiet foaral út D-type (poarte-type), K-type, V-type en Y-type bracings.

De spesifike foarm fan bracedstielen frame systemensil selektearre wurde basearre op de seismyske easken en hichte fan it gebou. Yn 't algemien hawwe tradisjonele konsintryske beugels lege kosten en hege stivens, eksintrike beugels biede geunstige duktiliteit en sterke enerzjy-dissipaasjekapasiteit, en knibbelende beugels leverje superieure seismyske prestaasjes. Braced stielen frame systemen ynskeakelje hege en super hege gebouwen te wjerstean sterke wyn en ierdbevings, en ek soargje betroubere strukturele oplossings foar fertikale stedsûntwikkeling. Mei 21 jier fan wiidweidige ûnderfining, EHSS is in profesjonele fabrikant spesjalisearre yn de fabricage en ynstallaasje fan stielen strukturele komponinten. Bliuw op 'e hichte nei EHSS foar mear profesjonele technyske ynformaasje oer stielstruktueren.
